Schmalbahn-Offset-Hybriddrucksysteme kombinieren Offsetdruckwerke mit Flexo-, Sieb- oder Digitalmodulen. Diese Maschinen sind besonders im hochwertigen Etikettendruck verbreitet. Sie ermöglichen die Produktion komplexer Selbstklebeetiketten mit Lackveredelung, Sonderfarben und funktionalen Beschichtungen.
Viele bestehende Systeme arbeiten noch mit konventionellen UV-Quecksilberlampen. Steigende Energiepreise, regulatorische Anforderungen und höhere Qualitätsstandards erhöhen jedoch den Druck zur Modernisierung. Die Integration von UV-LED-Modulen bietet hier erhebliche Vorteile.
UV-LED-Technologie liefert eine definierte Wellenlänge, meist 365, 385 oder 395 nm. Die Emission ist stabil und sofort verfügbar. Für Schmalbahn-Offset-Hybriddrucksysteme bedeutet dies präzisere Steuerbarkeit und geringeren Wartungsaufwand.
Analyse der bestehenden Maschinenkonfiguration
Vor der Integration von UV-LED-Modulen ist eine detaillierte Bestandsaufnahme erforderlich. Dabei werden folgende Aspekte bewertet:
- Verfügbare Einbauräume zwischen Druckwerken
- Elektrische Anschlussleistung
- Kühlkapazitäten
- Substratführung und Bahnspannung
- Bestehende Steuerungstechnik
In Offset-Hybridsystemen sind die Platzverhältnisse oft begrenzt. UV-LED-Module sind kompakter als Quecksilberlampen, benötigen jedoch eine effiziente Wasserkühlung. Die Kühlkreisläufe müssen ausreichend dimensioniert sein.
Zusätzlich ist zu prüfen, ob die Steuerung eine zonenweise Leistungsregelung unterstützt. Moderne LED-Module lassen sich in 1–5 %-Schritten dimmen. Diese Feinsteuerung ist im Etikettendruck entscheidend.
Mechanische Integration in Schmalbahnsysteme

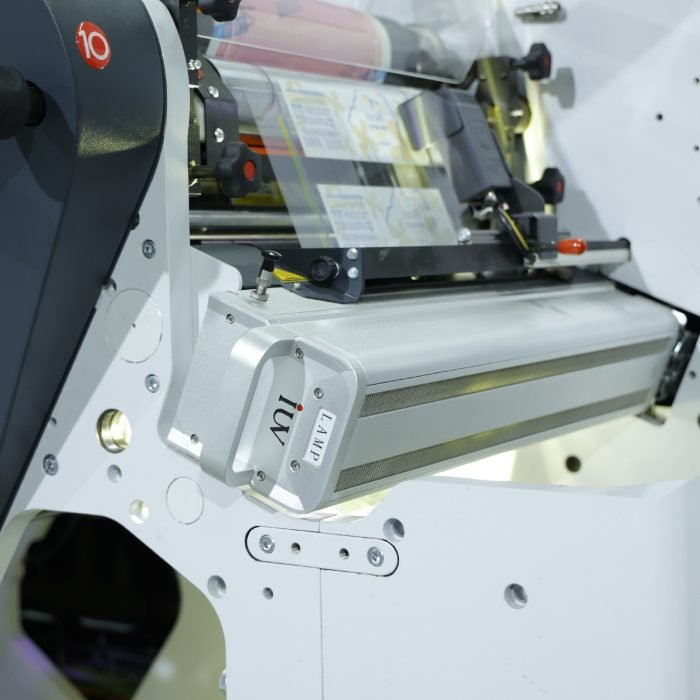

Die mechanische Integration beginnt mit der Konstruktion passender Halterungen. Die Module müssen exakt über der Bahn positioniert werden. Der Abstand zwischen LED-Fenster und Substrat liegt meist zwischen 5 und 20 mm.
Im Offsetdruck ist die Bahnführung besonders sensibel. Eine falsche Positionierung kann Bahnflattern verursachen. Dies wirkt sich direkt auf Registerhaltigkeit und Druckbild aus.
Bei Hybridanlagen mit Flexodruckwerken für Lacke ist die Integration hinter dem Lackwerk üblich. Hier sorgt die LED-Härtung für eine sofortige Vernetzung des UV-Lacks. Das Material kann ohne Zwischenlagerung weiterverarbeitet werden.
Wichtig ist eine gleichmäßige Bestrahlung über die gesamte Druckbreite. In Schmalbahnsystemen beträgt diese häufig 330 bis 430 mm. Die Modulbreite muss exakt angepasst werden.
Elektrische Anbindung und Steuerungskonzept
UV-LED-Module arbeiten mit spezifischen Netzteilen und Treibern. Die Integration erfordert eine stabile Spannungsversorgung und saubere Signalführung. Spannungsschwankungen beeinflussen die Strahlungsintensität direkt.
In Offset-Hybriddrucksystemen erfolgt die Ansteuerung meist über die zentrale Maschinensteuerung. Die LED-Leistung sollte mit der Druckgeschwindigkeit gekoppelt sein. Steigt die Geschwindigkeit, erhöht sich automatisch die Intensität.
Eine integrierte Dosisregelung verbessert die Prozesssicherheit. Die Strahlungsdosis in mJ/cm² ergibt sich aus Intensität und Belichtungszeit. Im Schmalbahndruck mit hohen Geschwindigkeiten ist diese Regelung besonders wichtig.
Sicherheitsverriegelungen müssen ebenfalls angepasst werden. Beim Öffnen von Schutzhauben ist eine sofortige Abschaltung der UV-Emission erforderlich.
Thermisches Management und Kühltechnik
Obwohl UV-LED-Systeme weniger Infrarotstrahlung erzeugen, entsteht Wärme im LED-Chip. Eine effiziente Wasserkühlung gewährleistet stabile Betriebsbedingungen.
Im Etikettendruck auf dünnen Folien wie PP oder PE ist Temperaturkontrolle entscheidend. Übermäßige Erwärmung kann Schrumpfung oder Verzug verursachen. Besonders bei Schrumpfsleeves muss die thermische Belastung minimiert werden.
Die Kühlanlage sollte redundante Sensorik besitzen. Temperaturabweichungen beeinflussen die Lebensdauer der LED-Module und die Strahlungsleistung.
Ein weiterer Vorteil der LED-Technologie ist die geringe Aufheizphase. Nach dem Einschalten steht sofort die volle Leistung zur Verfügung. Dies reduziert Makulatur beim Anfahren.
Anpassung der UV-Farb- und Lackchemie
Die Umstellung von Quecksilberlampen auf UV-LED erfordert häufig eine Anpassung der Farbchemie. LED-Systeme emittieren kein breites Spektrum mit UVC-Anteil. Deshalb müssen Photoinitiatoren auf die jeweilige Wellenlänge abgestimmt sein.
Im Offsetdruck werden dünnere Farbschichten aufgetragen als im Flexodruck. Dennoch ist eine vollständige Durchhärtung essenziell. Unzureichend vernetzte Schichten führen zu schlechter Haftung zwischen Druckfarbe und Lack.
In Hybridanlagen wird oft ein Flexolackwerk für UV-Überdrucklack eingesetzt. Hier muss die Lackrezeptur LED-kompatibel sein. Spezielle Photoinitiatoren sorgen für schnelle Oberflächenhärtung und hohe Kratzfestigkeit.
Sauerstoffinhibierung kann bei LED-Härtung stärker auftreten. Eine Erhöhung der Strahlungsdosis oder optionale Inertisierung reduziert dieses Risiko.
Prozessparameter im Schmalbahn-Offsetdruck optimieren
Die wichtigsten Parameter sind:
- Strahlungsintensität in W/cm²
- Strahlungsdosis in mJ/cm²
- Druckgeschwindigkeit
- Abstand zwischen Modul und Substrat
- Farb- und Lackschichtdicke
Im Schmalbahndruck mit 50 bis 150 m/min muss die Dosis exakt abgestimmt werden. Eine zu geringe Energie führt zu Haftungsproblemen. Eine zu hohe Energie kann Versprödung verursachen.
Testläufe mit variabler Geschwindigkeit liefern belastbare Daten. Haftungstests wie Gitterschnitt oder Klebebandprüfung zeigen die Qualität der Vernetzung.
In Hybridanlagen mit Mehrfarbendruck ist jede Station individuell zu betrachten. Dunkle Offsetfarben absorbieren mehr Energie. Nachfolgende Lackschichten benötigen daher oft eine höhere Dosis.
Integration in bestehende Produktionsabläufe
Die Umrüstung sollte schrittweise erfolgen. Zunächst kann ein einzelnes Druckwerk auf LED-Technologie umgestellt werden. Nach erfolgreichen Tests folgt die vollständige Integration.
Schulungen des Bedienpersonals sind entscheidend. Die Bediener müssen Intensität, Dosis und Geschwindigkeit verstehen. Nur so lassen sich reproduzierbare Ergebnisse erzielen.
Im Etikettendruck mit häufigem Auftragswechsel ist die schnelle Anpassung der Parameter ein großer Vorteil. LED-Module reagieren unmittelbar auf Steuerbefehle.
Wartungsintervalle reduzieren sich im Vergleich zu Quecksilberlampen erheblich. Es gibt keine Lampenwechsel und keine Reflektorreinigung durch Ozonablagerungen.
Qualitätskontrolle und Prozessüberwachung
Eine stabile Produktion erfordert kontinuierliche Kontrolle. UV-Radiometer messen Intensität und Dosis direkt an der Bahn. Abweichungen können sofort korrigiert werden.
Zusätzlich sollten mechanische Prüfungen durchgeführt werden:
- Kratztest
- Chemikalienbeständigkeit
- Haftungsprüfung auf unterschiedlichen Substraten
- Weiterverarbeitungstest beim Stanzen
Im Schmalbahn-Offsetdruck ist die Weiterverarbeitung integraler Bestandteil. Unzureichend gehärtete Lacke führen zu Ablösungen beim Stanzen oder Wickeln.
Ein dokumentiertes Prüfprotokoll verbessert die Rückverfolgbarkeit und erhöht die Prozesssicherheit.
Wirtschaftliche und ökologische Aspekte
Die Integration von UV-LED-Modulen reduziert den Energieverbrauch deutlich. Der Strombedarf ist niedriger als bei konventionellen UV-Systemen. Zudem entfällt die Aufwärmphase.
Es entstehen keine Ozonemissionen. Quecksilberhaltige Lampen werden nicht mehr benötigt. Dies erleichtert die Einhaltung gesetzlicher Vorgaben.
Im Schmalbahndruck mit kurzen Auflagen verbessert sich die Produktivität. Maschinenstillstände werden minimiert. Die sofortige Startbereitschaft reduziert Makulatur.
Langfristig amortisiert sich die Investition durch geringere Betriebskosten und höhere Prozessstabilität.
Praxisorientierte Umsetzung im Etiketten- und Hybridbereich
Die erfolgreiche Integration von UV-LED-Modulen erfordert eine ganzheitliche Betrachtung. Mechanik, Elektrik, Kühlung und Chemie müssen abgestimmt sein. Nur so entsteht ein stabiler Prozess.
Im Schmalbahn-Offset-Hybriddruck profitieren Etikettenhersteller von präziser Steuerung, hoher Energieeffizienz und verbesserter Druckqualität. Flexodruckwerke für Lacke lassen sich optimal mit LED-Systemen kombinieren.
Eine sorgfältige Planung, technische Anpassung und kontinuierliche Prozessüberwachung sichern eine nachhaltige Modernisierung bestehender Druckanlagen.
