La conversione di una macchina da stampa UV tradizionale a LED-UV rappresenta una delle opportunità più significative per gli stampatori di etichette. Il retrofit permette di ottenere risparmi energetici immediati e una qualità di stampa superiore. La tecnologia LED-UV non è più una promessa per il futuro, ma una realtà consolidata nel settore della stampa narrow web .
Questa guida tecnica fornisce una procedura dettagliata per eseguire l’aggiornamento. Affronteremo gli aspetti critici della conversione, dalla valutazione iniziale fino alla calibrazione finale. L’obiettivo è garantire un processo fluido e risultati di stampa eccellenti.
Valutazione della macchina e compatibilità del sistema
Prima di iniziare qualsiasi intervento meccanico, è fondamentale analizzare la macchina esistente. Non tutte le presse per etichette, siano esse flessografiche o offset, sono uguali. È necessario verificare lo spazio disponibile in ogni stazione di stampa per l’installazione delle nuove lampade LED.

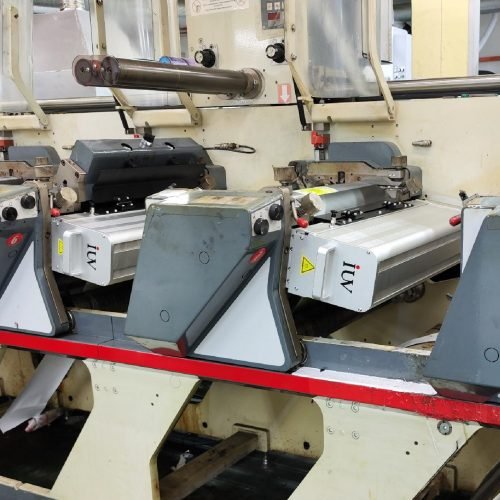

I moderni sistemi LED, come il LuXtreme di Fujifilm o le soluzioni IUV, offrono design compatti che si adattano a spazi ridotti . Verificare la disponibilità di un adattatore specifico per il modello della propria macchina. Aziende come GEW, con la tecnologia ArcLED, permettono di sostituire facilmente le cassette delle lampade ai vapori di mercurio con quelle LED, spesso utilizzando gli stessi alloggiamenti . Questo semplifica enormemente l’integrazione meccanica.
Selezione degli inchiostri e delle vernici compatibili con LED-UV
Un passaggio cruciale è la chimica di stampa. Gli inchiostri UV tradizionali non funzionano correttamente con la luce LED. I fotoiniziatori negli inchiostri standard sono progettati per lo spettro ampio delle lampade a mercurio. I sistemi LED emettono una lunghezza d’onda monocromatica, tipicamente tra 385 e 395 nm .
È obbligatorio passare a inchiostri specifici “LED-tuned”. Fujifilm, ad esempio, ha sviluppato la gamma Sericol Flexo JJ in armonia con i suoi sistemi di essiccazione . Per chi utilizza stampa offset o flessografica mista, esistono soluzioni ibride. Alcuni sistemi, come l’Activ Hybrid di Fujifilm, permettono di utilizzare sia inchiostri LED che inchiostri UV tradizionali, offrendo flessibilità durante la transizione .
Installazione meccanica e integrazione elettrica
Il retrofit fisico richiede competenze elettromeccaniche. I moderni dispositivi LED offrono vantaggi significativi in fase di installazione. Il case study di Eurolabel in Italia dimostra come il retrofit su una Gallus Labelmaster sia stato completato in soli due giorni .
Le nuove lampade richiedono un collegamento elettrico. I sistemi LED sono molto più efficienti, con un risparmio energetico che può arrivare al 70% . Questo significa che i cablaggi esistenti potrebbero essere sovradimensionati, ma è comunque necessario verificarli. Per sistemi come il nuovo LED Powerline LC HV di Hönle, che opera a 400V DC, è fondamentale rispettare le specifiche tecniche per l’installazione .
Un altro aspetto è il raffreddamento. Le lampade a mercurio tradizionali emettono molto calore a infrarossi. I sistemi LED producono calore, ma in modo diverso. Esistono due tipologie di raffreddamento: ad aria e ad acqua.
- Raffreddamento ad aria (AeroLED2): Ideale per narrow web, utilizza un ventilatore remoto e non necessita di un chiller esterno, riducendo i costi .
- Raffreddamento ad acqua (LeoLED2): Offre prestazioni più elevate e una maggiore intensità di irraggiamento, adatto per le sfide di polimerizzazione più estreme .
Bisogna assicurarsi che il sistema di raffreddamento scelto sia compatibile con l’ambiente della propria tipografia. L’eliminazione del calore e dell’ozono migliora l’ambiente di lavoro per gli operatori .
Calibrazione dell’emissione e messa a punto del processo
Una volta installato l’hardware, inizia la fase di calibrazione. Con il LED-UV, il concetto di polimerizzazione cambia. Le lampade LED si accendono e spengono istantaneamente, eliminando i tempi di riscaldamento. Questo riduce gli sprechi e i tempi di messa a punto .
La calibrazione si concentra su due parametri fondamentali: intensità (irraggiamento) e dose (energia totale) .

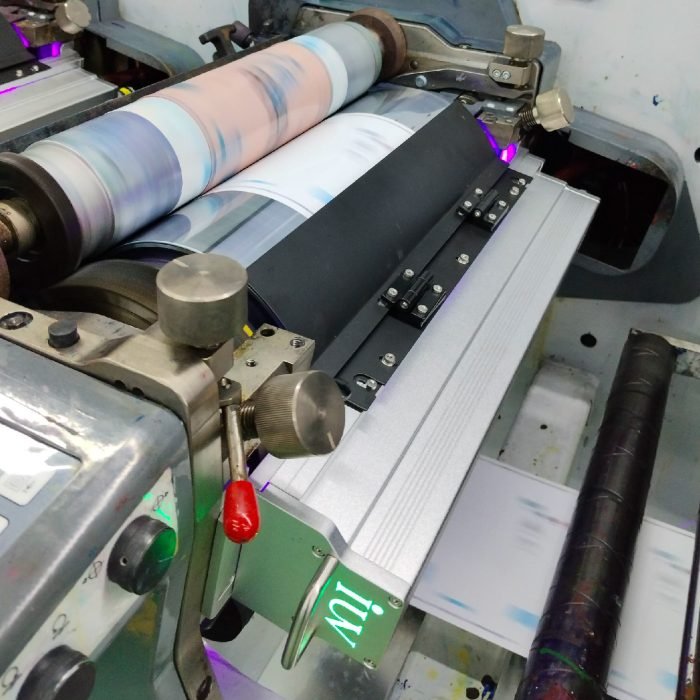

- Allineamento della lampada: La testa LED deve essere posizionata il più vicino possibile al substrato e al rullo refrigerato. Questo riduce l’inibizione dell’ossigeno e garantisce una polimerizzazione superficiale completa .
- Potenza e velocità: I sistemi moderni dispongono di una logica “speed-following”. L’emissione di luce si regola automaticamente in base alla velocità della macchina. Questo mantiene costante la dose di energia sul supporto, garantendo una retrazione uniforme a 50 m/min come a 200 m/min .
- Gestione termica: Impostare i rulli refrigeranti a una temperatura tra 18°C e 22°C è essenziale. Anche se i LED emettono meno calore, la stabilizzazione del nastro è cruciale per la registrazione in macchine narrow web ad alta velocità .
Conduzione delle prove di stampa e verifica della qualità
Prima di avviare la produzione, è necessario eseguire test approfonditi. Il test del nastro adesivo (tape test) è fondamentale per verificare l’adesione dell’inchiostro. Utilizzare un nastro standardizzato come il 3M 610 ed eseguire il test a 90 gradi . Per le etichette ad alta risoluzione, la rimozione di qualsiasi particella di inchiostro è inaccettabile.
Verificare anche la tensione superficiale del substrato. La maggior parte dei film richiede un valore di almeno 38-42 dyne/cm per garantire la bagnabilità dell’inchiostro LED-UV .
Un test “a rampa” è utile per definire la finestra operativa. Stampare un lavoro campione a velocità crescenti (es. da 50 a 150 m/min) e verificare la polimerizzazione in ogni punto. Questo aiuta a trovare il punto di equilibrio tra produttività e qualità.
Manutenzione e sostenibilità a lungo termine
Uno dei vantaggi del LED-UV è la riduzione della manutenzione. Le lampade LED hanno una durata operativa che può raggiungere le 50.000 ore . Tuttavia, è necessaria una manutenzione di base.
La lente di uscita del LED deve essere pulita periodicamente. Polvere o nebbia di inchiostro sulla lente creano ombre e causano strisce non reticolate . Utilizzare alcool isopropilico e panni morbidi per la pulizia.
La sostenibilità è un driver chiave della conversione. La riduzione del consumo energetico è drastica. Inoltre, l’assenza di mercurio e ozono rende il processo più ecologico e sicuro . Questo risponde alle richieste dei brand owner, sempre più attenti alla sostenibilità dei loro fornitori .
Conclusione
Convertire una macchina per etichette narrow web alla tecnologia LED-UV è un investimento che paga in termini di efficienza, qualità e rispetto ambientale. Seguendo questi passaggi e collaborando con partner tecnologici affidabili, è possibile modernizzare il proprio parco macchine e rimanere competitivi in un mercato in evoluzione.
