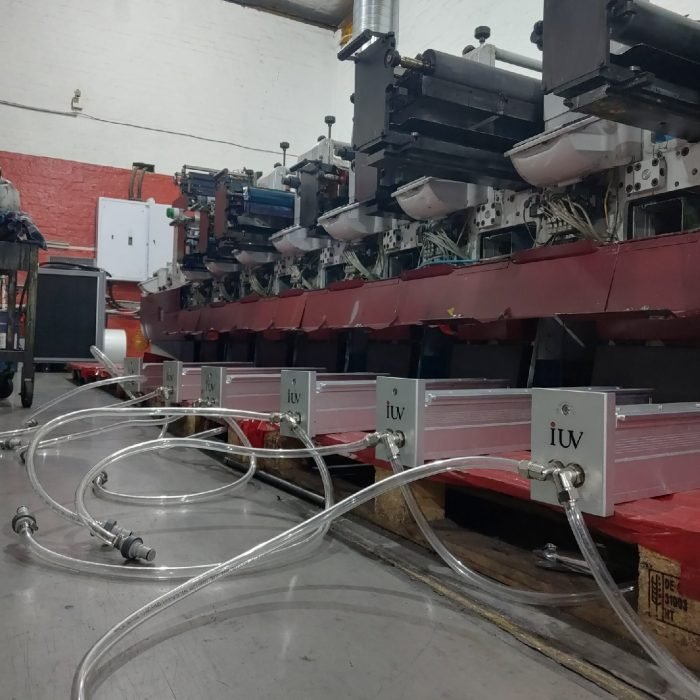

Die Integration von LED-UV-Kassetten in Narrow-Web-Etikettendruckmaschinen ist heute ein entscheidender Schritt zur Prozessstabilisierung, Qualitätssteigerung und Energieoptimierung. Besonders in der Etiketten- und Schmalbahndruckindustrie, in der Flexibilität, kurze Rüstzeiten und konstante Druckqualität gefordert sind, hat sich die LED-UV-Härtung als verlässliche Technologie etabliert. Eine fachgerechte mechanische und elektrische Montage ist dabei Voraussetzung für eine reproduzierbare UV-Härtung und einen störungsfreien Produktionsbetrieb.
Anforderungen moderner Narrow-Web-Labelpressen
Schmalbahn-Etikettendruckmaschinen arbeiten mit begrenztem Bauraum, hoher Modulvielfalt und unterschiedlichen Druckverfahren. Flexodruck, Buchdruck und hybride Maschinenkonzepte stellen unterschiedliche Anforderungen an die Positionierung und Ausrichtung von LED-UV-Kassetten. Zusätzlich beeinflussen Substratvielfalt, Farbaufbau und Druckgeschwindigkeit die Auslegung des UV-Härtungssystems. Eine präzise Integration sorgt dafür, dass die UV-Leistung exakt dort verfügbar ist, wo sie benötigt wird.
Mechanische Integration: Grundlegende Konstruktionsprinzipien
Die mechanische Montage von LED-UV-Kassetten beginnt mit der Analyse des vorhandenen Maschinenlayouts. Der Einbauort zwischen Druckwerken, vor dem Ausleger oder im Finish-Modul bestimmt die benötigte Bauform. Eine stabile, vibrationsarme Befestigung ist entscheidend, um eine konstante Belichtungsgeometrie sicherzustellen. Befestigungspunkte müssen exakt parallel zur Bahnebene ausgerichtet sein, da bereits geringe Winkelabweichungen die Härtungsleistung beeinflussen können.
Abstand und Ausrichtung zur Materialbahn
Der optimale Arbeitsabstand zwischen LED-UV-Kassette und Substrat liegt typischerweise zwischen 6 und 15 Millimetern. Dieser Abstand gewährleistet eine gleichmäßige UV-Dosis über die gesamte Bahnbreite. Bei Narrow-Web-Anwendungen ist die exakte Zentrierung zur Materialbahn besonders wichtig, um Randabschattungen zu vermeiden. Mechanische Justiersysteme erleichtern spätere Feinjustierungen bei Substrat- oder Formatwechseln.
Integration bei Flexodruckwerken
Im Flexodruck werden LED-UV-Kassetten häufig direkt hinter dem Druckwerk montiert, um ein sauberes Punktwachstum und scharfe Farbtrennung zu erreichen. Die Kassette muss so positioniert sein, dass keine mechanische Kollision mit Rasterwalzen, Plattenzylindern oder Rakelkammern entsteht. Eine modulare Montage erleichtert Wartungsarbeiten und ermöglicht den schnellen Austausch einzelner Komponenten.
Besonderheiten bei Buchdruck- und Kombimaschinen
Bei Buchdruck- und Hybridmaschinen sind häufig mehrere UV-Module im Einsatz. Die mechanische Integration muss sicherstellen, dass jede Kassette unabhängig zugänglich bleibt. Gleichzeitig ist eine gleichmäßige Lastverteilung auf den Maschinenrahmen erforderlich. Gerade bei älteren Narrow-Web-Pressen ist die statische Belastbarkeit des Rahmens vorab zu prüfen, um langfristige Verformungen zu vermeiden.
Thermisches Management und Kühlkonzepte
LED-UV-Kassetten erzeugen deutlich weniger Wärme als konventionelle UV-Systeme, benötigen jedoch eine zuverlässige Kühlung. Die mechanische Integration muss ausreichend Raum für Luft- oder Wasserkühlung bieten. Kühlkanäle dürfen nicht blockiert werden, und die Luftführung sollte so gestaltet sein, dass keine Verwirbelungen im Druckbereich entstehen. Eine stabile Betriebstemperatur erhöht die Lebensdauer der LEDs und sorgt für konstante UV-Leistung.
Elektrische Anbindung und Spannungsversorgung
Die elektrische Integration ist ein zentraler Faktor für die Betriebssicherheit. LED-UV-Systeme arbeiten mit definierten Eingangsspannungen und benötigen eine stabile Stromversorgung. Die Verkabelung sollte kurz, gut abgeschirmt und mechanisch entlastet geführt werden. Steckverbindungen müssen vibrationsfest ausgelegt sein, um Kontaktprobleme im Dauerbetrieb zu vermeiden.
Schnittstellen zur Maschinensteuerung
Moderne Narrow-Web-Labelpressen verfügen über zentrale Steuerungen, in die das LED-UV-System integriert werden sollte. Über digitale Schnittstellen lassen sich Leistung, Betriebszustand und Sicherheitsfunktionen steuern. Eine saubere Integration ermöglicht die automatische Anpassung der UV-Leistung an Druckgeschwindigkeit und Maschinenstatus. Dies reduziert Bedienfehler und verbessert die Prozesssicherheit.
Sicherheits- und Schutzfunktionen
Die elektrische Integration muss alle relevanten Sicherheitsanforderungen erfüllen. Dazu gehören Not-Aus-Kreise, Türkontakte und Übertemperaturschutz. LED-UV-Kassetten sollten nur aktiviert werden, wenn die Materialbahn korrekt läuft und alle Schutzabdeckungen geschlossen sind. Eine normgerechte Absicherung schützt Bedienpersonal und Maschine gleichermaßen.
EMV und Störsicherheit
In Schmalbahndruckmaschinen arbeiten zahlreiche elektronische Komponenten parallel. Die LED-UV-Stromversorgung muss so ausgelegt sein, dass elektromagnetische Störungen minimiert werden. Eine saubere Erdung, geschirmte Leitungen und die Trennung von Leistungs- und Signalkabeln tragen zur langfristigen Stabilität des Systems bei.
Inbetriebnahme und Feinabstimmung
Nach der mechanischen und elektrischen Montage folgt die Inbetriebnahme. Dabei werden Arbeitsabstand, Leistungseinstellungen und Belichtungszeiten exakt auf die eingesetzten Farben und Substrate abgestimmt. Testdrucke dienen zur Kontrolle der Aushärtung, Haftung und Oberflächenqualität. Eine dokumentierte Feinabstimmung erleichtert spätere Reproduktionsaufträge.
Einfluss auf Druckqualität und Prozessstabilität
Eine korrekt integrierte LED-UV-Kassette verbessert die Kantenschärfe, reduziert Farbverschmierung und sorgt für gleichmäßige Aushärtung. Besonders bei hohen Druckgeschwindigkeiten zeigt sich der Vorteil einer präzisen Montage. Prozessschwankungen werden minimiert, und Ausschuss wird nachhaltig reduziert.
Wartung und langfristige Betriebssicherheit
Die Integration sollte so erfolgen, dass Wartungsarbeiten ohne Demontage größerer Maschinenteile möglich sind. Leicht zugängliche Steckverbindungen, austauschbare Kühlmodule und klare Kabelführungen verkürzen Stillstandszeiten. Eine durchdachte Montage zahlt sich über die gesamte Lebensdauer des LED-UV-Systems aus.
Integration als Grundlage für zukünftige Erweiterungen
Narrow-Web-Labelpressen entwickeln sich kontinuierlich weiter. Eine flexible mechanische und elektrische Integration schafft die Basis für spätere Erweiterungen, etwa zusätzliche UV-Module, Inline-Veredelung oder höhere Druckgeschwindigkeiten. Wer bei der Montage vorausschauend plant, sichert langfristige Investitionsstabilität.
