Die Schmalbahn-Etikettenproduktion steht unter ständigem Druck, höhere Geschwindigkeiten, stabilere Druckqualität und reproduzierbare Ergebnisse zu liefern. Gleichzeitig steigen die Anforderungen an Prozesssicherheit, Substratvielfalt und Farbkonstanz. In diesem Umfeld hat sich die Nachrüstung von LED-UV-Härtungssystemen als praxisnahe Lösung etabliert. Besonders bei bestehenden Flexo- und Buchdruckmaschinen im Schmalbahnformat ermöglicht sie eine deutliche Modernisierung ohne vollständigen Maschinentausch. Entscheidend für den Erfolg ist jedoch eine fachgerechte Installation, die sowohl mechanische als auch prozesstechnische Aspekte berücksichtigt.
Grundlagen der LED-UV-Härtung in der Etikettenproduktion
LED-UV-Härtung basiert auf schmalbandiger UV-Strahlung, die exakt auf die Photoinitiatoren moderner UV-Farben abgestimmt ist. Im Gegensatz zu konventionellen UV-Systemen arbeitet LED-Technologie mit stabiler Intensität und ohne Aufwärmphase. Für die Etikettenproduktion bedeutet das eine konstante Aushärtung bei wechselnden Druckgeschwindigkeiten und Bahnbreiten. Gerade bei Schmalbahnpressen mit häufigen Jobwechseln ist diese Prozessstabilität ein zentraler Vorteil. Voraussetzung ist jedoch eine saubere Integration in den bestehenden Druck- und Bahntransportprozess.
Analyse der bestehenden Schmalbahn-Etikettenpresse
Vor der eigentlichen Montage beginnt jede Nachrüstung mit einer technischen Bestandsaufnahme. Dabei werden Maschinentyp, Baujahr und Druckverfahren analysiert. Flexodruckmaschinen mit modularem Aufbau bieten meist mehr Einbauoptionen als kompakte Buchdruckanlagen. Entscheidend sind der verfügbare Bauraum zwischen den Druckwerken, die maximale Bahnbreite sowie die mechanische Stabilität der Querträger. Auch die Position vorhandener UV- oder Trocknungseinheiten spielt eine Rolle, da sie Einfluss auf die optimale Platzierung der LED-Module hat.
Auswahl der passenden LED-UV-Module für Schmalbahnanwendungen
Für Schmalbahn-Etikettenpressen sind kompakte LED-UV-Module mit homogener Strahlungsverteilung besonders geeignet. Die Wahl der Wellenlänge richtet sich nach den eingesetzten Farben und Lacken, meist im Bereich von 365 bis 395 Nanometern. Ebenso wichtig ist die optische Breite der Module, die exakt zur maximalen Druckbreite passen sollte, um Randunterhärtung zu vermeiden. Eine Überdimensionierung ist in der Regel nicht sinnvoll, da sie den Einbau erschwert und keinen prozesstechnischen Mehrwert bietet.
Mechanische Integration in Flexo- und Buchdruckmaschinen

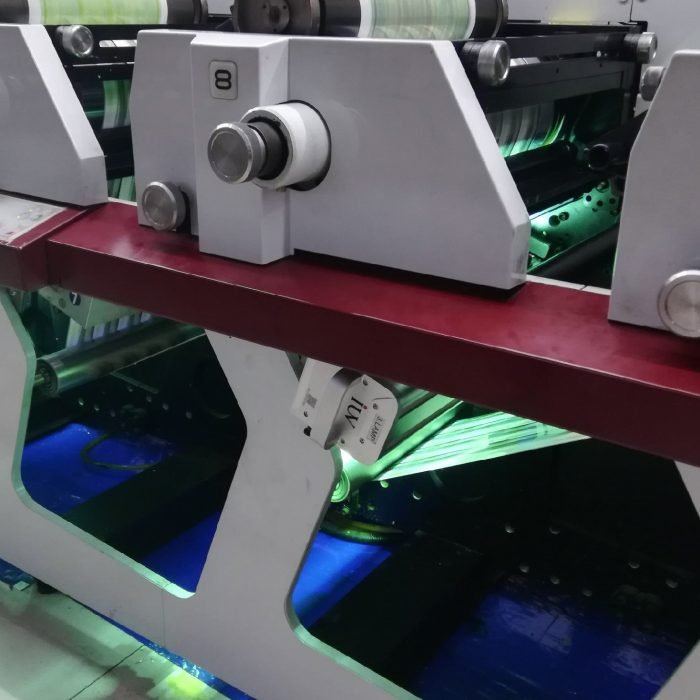

Die mechanische Montage erfolgt üblicherweise auf stabilen Halterungen, die vibrationsfrei mit dem Maschinenrahmen verbunden sind. Bei Flexodruckwerken werden LED-UV-Systeme häufig direkt hinter dem Farbwerk installiert, um eine sofortige Fixierung der Farbschicht zu gewährleisten. Im Buchdruck ist eine exakte Ausrichtung zur Druckzone entscheidend, da hier höhere Schichtdicken auftreten können. Der Abstand zwischen LED-Modul und Substrat muss präzise eingestellt werden, um eine gleichmäßige Härtung über die gesamte Bahnbreite sicherzustellen.
Elektrische Anbindung und Steuerungstechnik
Neben der Mechanik spielt die elektrische Integration eine zentrale Rolle. LED-UV-Systeme benötigen eine stabile Stromversorgung und eine saubere Anbindung an die Maschinensteuerung. Idealerweise wird die Leistung der Module synchron zur Druckgeschwindigkeit geregelt. So bleibt die UV-Dosis konstant, auch bei Beschleunigung oder Verzögerung der Bahn. Moderne Schmalbahnpressen bieten hierfür digitale Schnittstellen, bei älteren Maschinen kann eine separate Steuerung erforderlich sein.
Thermisches Management und Prozesssicherheit
Obwohl LED-UV-Systeme deutlich weniger Wärme abstrahlen als konventionelle UV-Lampen, ist ein effektives Kühlkonzept unverzichtbar. Insbesondere bei langen Produktionsläufen im Etikettendruck kann sich Wärme im Modulgehäuse aufbauen. Luft- oder wassergekühlte Systeme sorgen dafür, dass die LED-Chips innerhalb ihres optimalen Temperaturfensters arbeiten. Ein stabiles thermisches Management verlängert die Lebensdauer der Module und sichert gleichbleibende Härtungsleistung.
Abstimmung von Farben, Substraten und LED-UV-Leistung
Nach der Montage folgt die prozesstechnische Feinabstimmung. UV-Farben und Lacke müssen für LED-Härtung freigegeben sein, um eine vollständige Polymerisation zu gewährleisten. In der Schmalbahn-Etikettenproduktion kommen häufig Folien, Haftmaterialien und beschichtete Papiere zum Einsatz. Jedes Substrat reagiert unterschiedlich auf UV-Energie. Durch gezielte Anpassung der LED-Leistung und der Druckgeschwindigkeit lässt sich eine optimale Balance zwischen Haftung, Glanz und Kratzfestigkeit erreichen.
Einfluss auf Druckqualität und Registerstabilität
Eine korrekt installierte LED-UV-Härtung wirkt sich positiv auf die Druckqualität aus. Farben verlaufen weniger, feine Rasterpunkte bleiben stabil und das Register wird durch die sofortige Fixierung der Farbschicht verbessert. Besonders im Mehrfarben-Flexodruck auf Schmalbahnpressen zeigt sich dieser Effekt deutlich. Voraussetzung ist eine gleichmäßige Strahlungsverteilung über die gesamte Bahnbreite, die nur durch präzise Montage und Justage erreicht wird.
Integration in bestehende Produktionsabläufe
Die Nachrüstung eines LED-UV-Systems sollte nicht isoliert betrachtet werden, sondern als Teil des gesamten Produktionsprozesses. Dazu gehören Reinigungszyklen, Farbwechsel und Wartungsintervalle. LED-Module sind wartungsarm, dennoch sollten optische Fenster regelmäßig gereinigt werden, um Leistungsverluste zu vermeiden. Eine saubere Integration in den Arbeitsablauf erhöht die Akzeptanz beim Bedienpersonal und sichert langfristig stabile Ergebnisse.
Typische Fehler bei der LED-UV-Nachrüstung vermeiden
In der Praxis entstehen Probleme häufig durch unzureichende Planung. Ein zu großer Abstand zwischen Modul und Substrat kann zu unvollständiger Härtung führen, während eine falsche Positionierung Schattenbereiche erzeugt. Auch eine fehlende Abstimmung zwischen LED-Leistung und Druckgeschwindigkeit kann die Haftung der Farbe beeinträchtigen. Diese Fehler lassen sich durch sorgfältige Vorbereitung und enge Abstimmung zwischen Maschinenhersteller, Systemlieferant und Druckerei vermeiden.
Wirtschaftliche Aspekte der Nachrüstung im Schmalbahnsegment
Neben den technischen Vorteilen bietet die LED-UV-Nachrüstung auch wirtschaftliche Argumente. Kürzere Rüstzeiten, geringerer Ausschuss und höhere Prozessstabilität wirken sich direkt auf die Produktionskosten aus. Für Etikettendruckereien mit häufig wechselnden Kleinauflagen ist dieser Effekt besonders relevant. Die Investition in ein LED-UV-Härtungssystem amortisiert sich oft schneller, als es bei konventionellen Modernisierungsmaßnahmen der Fall ist.
Fazit: Erfolgreiche LED-UV-Nachrüstung als strategischer Schritt
Die Installation von LED-UV-Härtungssystemen auf Schmalbahn-Etikettenpressen ist mehr als ein technisches Upgrade. Sie ist ein strategischer Schritt, um bestehende Flexo- und Buchdruckmaschinen zukunftssicher aufzustellen. Entscheidend für den Erfolg sind eine präzise Planung, eine fachgerechte mechanische und elektrische Integration sowie eine sorgfältige prozesstechnische Abstimmung. Wird all dies berücksichtigt, lässt sich die Leistungsfähigkeit der Schmalbahn-Etikettenproduktion nachhaltig steigern, ohne die gewohnte Maschinenplattform aufzugeben.
