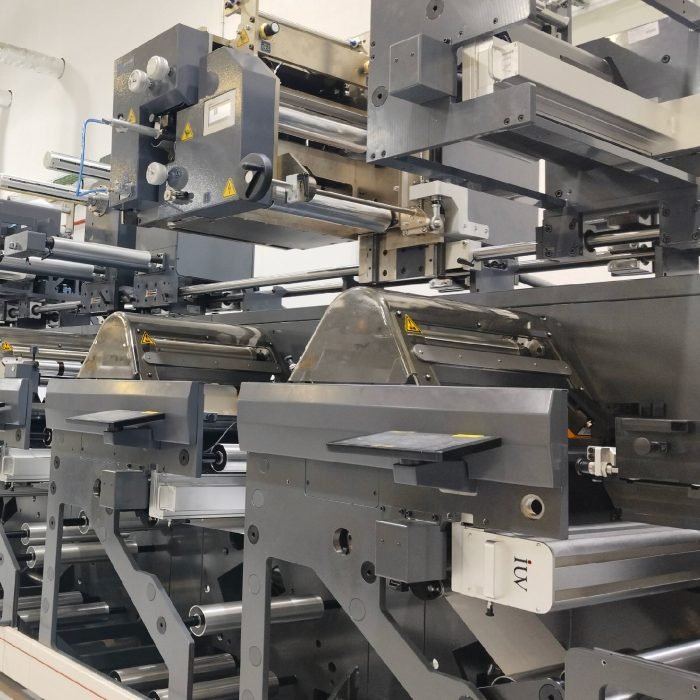

Schmalbahndruck mit LED-UV-Aushärtung: Wie man die ideale Aushärteparameter auswählt

Der Schmalbahndruck hat sich zu einem entscheidenden Segment in der modernen Druckindustrie entwickelt. Insbesondere im Bereich der Etiketten- und Verpackungsdruckerei spielt er eine zentrale Rolle. Die Integration von LED-UV-Aushärtungstechnologien revolutioniert dabei die Effizienz und Qualität dieses Prozesses. Doch wie wählt man die optimalen Aushärteparameter? Dieser Artikel beleuchtet die Schlüsselfaktoren für den Erfolg.

Die Vorteile von LED-UV in der Schmalbahn

Herkömmliche UV-Härtungssysteme verwenden Quecksilberdampflampen. Diese sind energieintensiv und produzieren viel Wärme. LED-UV-Systeme hingegen arbeiten kühler, verbrauchen weniger Strom und haben eine deutlich längere Lebensdauer. Für den Schmalbahndruck bedeutet dies:

• Schnellere Trocknungszeiten: Ermöglicht höhere Druckgeschwindigkeiten.
• Geringerer Energieverbrauch: Reduziert Betriebskosten.
• Weniger Wärmeentwicklung: Schont das Substrat und das Druckwerk.
• Umweltfreundlicher: Frei von schädlichen Quecksilberdämpfen.
• Sofortige Druckbereitschaft: Reduziert Wartezeiten und Nachbearbeitung.

Diese Vorteile sind gerade im wettbewerbsintensiven Schmalbahndruck von unschätzbarem Wert.

Warum die Parameterwahl so entscheidend ist

Eine fehlerhafte Einstellung der Aushärteparameter kann zu einer Reihe von Problemen führen. Dazu gehören unzureichende Aushärtung, die Haftungsprobleme verursacht, oder eine Überhärtung, die das Material verspröden lässt. Eine präzise Abstimmung ist daher unerlässlich, um die gewünschte Druckqualität und Haltbarkeit zu erzielen.

Bei der Schmalbahndruckproduktion sind die Anforderungen an die Aushärtung oft spezifisch. Dies gilt für die Flexodruckverfahren ebenso wie für den Offsetdruck auf schmalen Bahnen. Die Wahl der richtigen UV-Härtungseinstellungen beeinflusst direkt die Farbhaftung, die Kratzfestigkeit und das allgemeine Erscheinungsbild des Endprodukts.

Grundlegende Parameter der LED-UV-Aushärtung

Bevor wir uns den spezifischen Einstellungen widmen, ist es wichtig, die Kernparameter zu verstehen. Bei der LED-UV-Aushärtung sind dies vor allem:

• Bestrahlungsintensität (Irradiance): Dies ist die Leistung der UV-Lichtquelle, gemessen in Watt pro Quadratzentimeter (W/cm²). Eine höhere Intensität bedeutet mehr Energie, die pro Fläche auf das Material trifft. Sie ist entscheidend für die Geschwindigkeit der chemischen Reaktion.
• Energie (Dosis): Die Gesamtenergiemenge, die auf das Substrat trifft. Sie ergibt sich aus der Intensität und der Belichtungszeit (oft bestimmt durch die Maschinengeschwindigkeit). Gemessen wird sie in Joule pro Quadratzentimeter (J/cm²).
• Wellenlänge: LEDs emittieren Licht in spezifischen Wellenlängenbereichen. Für die UV-Härtung sind dies typischerweise Bereiche um 365 nm, 385 nm, 395 nm oder 405 nm. Die Wahl der Wellenlänge muss zur Zusammensetzung der UV-härtenden Tinte oder des Lackes passen.

Die Wahl der richtigen Wellenlänge

Die Wellenlänge des LED-UV-Lichtes ist von fundamentaler Bedeutung. UV-härtende Materialien enthalten Photoinitiatoren. Diese Moleküle absorbieren UV-Licht und lösen dann die Polymerisationsreaktion aus, die zur Härtung der Farbe führt. Jeder Photoinitiator ist für bestimmte Wellenlängen am empfindlichsten.

Daher ist es zwingend notwendig, die Wellenlänge der LED-Emitter auf die Empfindlichkeit der verwendeten UV-Tinten und Lacke abzustimmen. Hersteller von UV-Tinten geben die empfohlenen Wellenlängen für ihre Produkte an. Eine gängige Praxis ist die Verwendung von LEDs im Bereich von 365 nm bis 405 nm. Wenn Ihre Tinte beispielsweise optimal auf 395 nm anspricht, sollten Sie LEDs mit dieser Wellenlänge wählen.

Bestimmung der optimalen Bestrahlungsintensität und Energie

Die Bestrahlungsintensität und die daraus resultierende Energiedosis sind die variabelsten Parameter. Sie hängen stark von der Geschwindigkeit der Druckmaschine, der Dicke der Farbschicht und der Art des Substrats ab.

Für den Flexodruck im Schmalbahnbereich sind oft dicke Farbschichten erforderlich. Hier kann eine höhere Intensität notwendig sein, um die Schicht schnell und vollständig auszuhärten. Gleichzeitig muss die Energie so gewählt werden, dass die Oberfläche nicht verbrennt oder das Substrat beschädigt wird.

Beim Offsetdruck auf schmalen Bahnen sind die Farbschichten in der Regel dünner. Dies ermöglicht oft niedrigere Intensitäten oder schnellere Durchlaufgeschwindigkeiten bei gleicher Energie.

Die Substratwahl spielt ebenfalls eine große Rolle. Dünne Kunststofffolien können wärmeempfindlicher sein als dickere Papiere. Dies erfordert möglicherweise eine Anpassung der Intensität oder eine effizientere Wärmeabfuhr.

Praktische Ansätze zur Parameterfindung

Wie ermitteln Sie nun die idealen Einstellungen für Ihre spezifische Anwendung? Es gibt mehrere bewährte Methoden:

1. Herstellerangaben: Beginnen Sie immer mit den Empfehlungen des Tinten- und Lackherstellers. Diese geben oft einen Bereich für Intensität und Energie vor, der für ihre Produkte geeignet ist.
2. Maschinenhersteller: Die Hersteller von Schmalbahnmaschinen mit LED-UV-Härtungssystemen bieten ebenfalls Richtwerte. Diese sind oft auf die Leistungsfähigkeit ihrer spezifischen Härtungseinheiten abgestimmt.
3. Testdrucke und -prüfungen: Dies ist die wichtigste Phase. Führen Sie systematische Testdrucke durch, bei denen Sie die Intensität und die Maschinengeschwindigkeit (und somit die Energiedosis) schrittweise variieren. Bewerten Sie die Ergebnisse anhand von:
   • Haftungstests: Klebebandtests (z.B. nach ASTM D3359) sind hier unerlässlich.
   • Kratzfestigkeitstests: Mit einem Dorn oder einem speziellen Kratzprüfgerät.
   • Chemiebeständigkeit: Testen Sie die Beständigkeit gegen gängige Lösungsmittel oder Reinigungsmittel, je nach Anwendung.
   • Optische Prüfung: Achten Sie auf Glanz, Farbton und einheitliche Härtung ohne Vergilbung oder Versprödung.
4. Spektrometer und Radiometer: Für eine präzise Messung der UV-Strahlung können Sie spezielle Messgeräte einsetzen. Ein Radiometer misst die Intensität (W/cm²) und die Energiedosis (J/cm²) bei der relevanten Wellenlänge. Dies hilft, die tatsächliche Energieübertragung zu verifizieren und die Einstellungen zu optimieren.

Spezifische Überlegungen für verschiedene Druckverfahren

Obwohl die Grundprinzipien gleich bleiben, gibt es Besonderheiten bei den einzelnen Druckverfahren im Schmalbahndruck:

• Flexodruck: Hier sind oft höhere Farbschichten im Spiel. Die vollständige Durchhärtung bis zur Basis der Farbschicht ist kritisch für die Haftung auf schwierigen Substraten wie Polypropylen oder Polyester. Achten Sie auf eine ausreichende Energiedosis, um auch die tieferen Schichten zu erreichen.
• Offsetdruck: Die dünneren Farbschichten beim Offsetdruck können eine schnellere Aushärtung bei niedrigerer Intensität ermöglichen. Hier ist die Oberflächenhärtung oft besonders wichtig, um sofortige Weiterverarbeitung zu ermöglichen. Die Wahl des richtigen Druckformmaterials und der Druckplatte kann ebenfalls die Härtung beeinflussen.

Einflussfaktoren auf die Aushärtung

Mehrere Faktoren können die Effektivität der LED-UV-Aushärtung beeinflussen:

• Substrat: Die Farbe, die Dicke und die Oberflächenbeschaffenheit des Substrats beeinflussen die Lichtreflexion und -absorption. Dunkle oder metallisierte Substrate erfordern oft mehr Energie.
• Tinte und Lackzusammensetzung: Die Art des Photoinitiators, die Pigmentierung und die Art der Polymere in der Tinte oder im Lack sind entscheidend für die Aushärtungsgeschwindigkeit.
• Farbschichtdicke: Dickere Schichten benötigen mehr Energie, um vollständig auszuhärten.
• Luftfeuchtigkeit und Umgebungstemperatur: Können geringfügige Auswirkungen haben, sind aber in der Regel weniger kritisch als die anderen Faktoren.
• Reinigung der LEDs und Reflektoren: Staub und Verschmutzungen auf den LED-Köpfen oder den Reflektoren können die Intensität der UV-Strahlung erheblich reduzieren. Regelmäßige Wartung ist daher unerlässlich.

Optimale Parameter im Überblick – eine Checkliste

Um die idealen Parameter für Ihren Schmalbahndruck mit LED-UV-Aushärtung zu finden, sollten Sie folgende Punkte beachten:

• Wellenlänge: Muss zur Tinte/zum Lack passen.
• Intensität: Ausreichend hoch für die gewünschte Geschwindigkeit, aber nicht so hoch, dass sie das Substrat beschädigt.
• Energie: Genug, um die Farbe vollständig auszuhärten und die gewünschten physikalischen Eigenschaften zu erreichen.
• Maschinengeschwindigkeit: Beeinflusst direkt die Energiedosis.
• Substrattyp: Muss bei der Parameterauswahl berücksichtigt werden.
• Tinten-/Lacktyp: Spezifische Eigenschaften der Druckmedien sind entscheidend.
• Testen: Systematisches Testen und Bewerten der Ergebnisse ist unumgänglich.
• Wartung: Regelmäßige Reinigung der Härtungseinheiten sichert konstante Leistung.

Fazit

Die Wahl der richtigen Aushärteparameter für den Schmalbahndruck mit LED-UV-Härtung ist ein vielschichtiger Prozess. Sie erfordert ein tiefes Verständnis der LED-Technologie, der UV-Chemikalien und der spezifischen Anforderungen des jeweiligen Druckverfahrens und Substrats. Durch eine systematische Vorgehensweise, beginnend bei den Herstellerempfehlungen und fortgesetzt mit sorgfältigen Testläufen und Überprüfungen, können Sie die optimale Balance zwischen Geschwindigkeit, Qualität und Kosteneffizienz erreichen. Die Investition in die richtige Parametereinstellung zahlt sich durch fehlerfreie Drucke und zufriedene Kunden aus.
