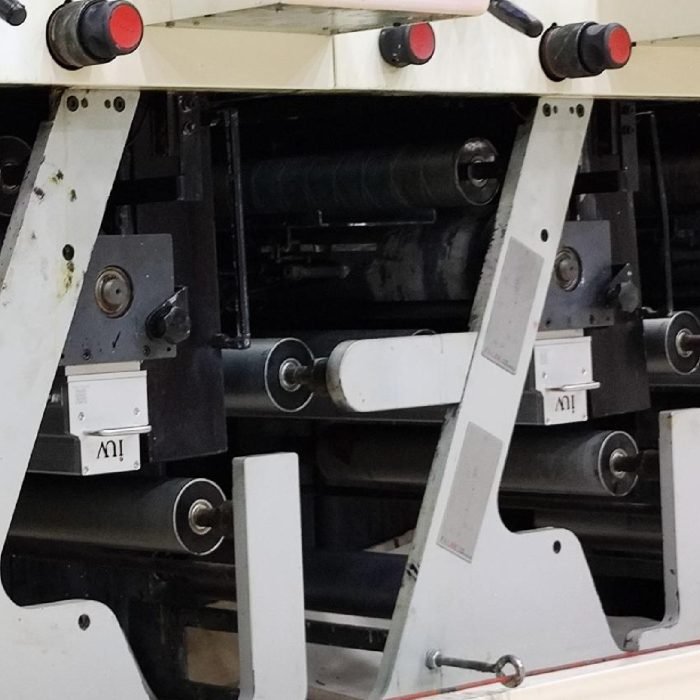

Die Integration von LED-Härtungssystemen in schmalbahnige Rotationsetikettenpressen bringt neben technologischen Vorteilen auch klare Anforderungen an den Arbeitsschutz mit sich. In Flexodruck- und Buchdruckanwendungen sind Bediener regelmäßig im direkten Umfeld der Härtungseinheiten tätig. Eine fachgerechte Schutzkonzeption ist daher integraler Bestandteil jeder Installation.
UV-LED-Systeme arbeiten mit hoher optischer Intensität in definierten Wellenlängenbereichen. Auch wenn sie im Vergleich zu konventionellen UV-Technologien weniger Streustrahlung erzeugen, kann direkte oder reflektierte UV-Strahlung bei unzureichender Abschirmung zu gesundheitlichen Risiken führen. Gleichzeitig müssen thermische, elektrische und mechanische Gefahren berücksichtigt werden.
Ein durchdachtes Sicherheitskonzept beginnt bereits in der Planungsphase der Integration und endet nicht bei der reinen Montage der Härtungseinheit.
Gefährdungsanalyse im Kontext von Schmalbahn-Druckmaschinen
Vor der Installation eines LED-Härtungssystems sollte eine strukturierte Gefährdungsanalyse durchgeführt werden. In schmalbahnigen Etikettendruckmaschinen sind die Platzverhältnisse oft begrenzt, wodurch Bediener nahe an Druckwerken und Härtungseinheiten arbeiten. Dies erhöht das Risiko unbeabsichtigter Exposition gegenüber UV-Strahlung.
Besonders bei Mehrfarben-Flexodruckmaschinen mit Zwischenhärtung sind mehrere LED-Module entlang der Bahn positioniert. Jede dieser Stationen stellt eine potenzielle Emissionsquelle dar. Neben direkter Strahlung muss auch reflektierte UV-Strahlung von metallischen Walzen oder glänzenden Substraten berücksichtigt werden.
Die Gefährdungsanalyse sollte sowohl den regulären Produktionsbetrieb als auch Wartungs- und Rüstvorgänge umfassen. Gerade bei geöffneten Schutzhauben entstehen Situationen mit erhöhtem Expositionsrisiko.
Technische Maßnahmen zur UV-Abschirmung
Eine wirksame UV-Abschirmung basiert auf geschlossenen oder teilgeschlossenen Gehäusekonstruktionen um die LED-Module. In modernen Narrow-Web-Pressen werden Härtungseinheiten häufig mit integrierten Abschirmblechen oder UV-undurchlässigen Schutzgläsern ausgestattet. Diese Komponenten verhindern das Austreten von Streustrahlung in den Arbeitsbereich.
Die Positionierung der Abschirmungen muss so erfolgen, dass die Bestrahlung ausschließlich auf die Substratoberfläche gerichtet ist. Offene Spalten oder nicht abgedeckte Seitenbereiche führen zu unerwünschter Emission. Besonders kritisch sind Wartungsöffnungen oder Kabeldurchführungen, die nach der Installation nicht korrekt verschlossen werden.
Zusätzlich kann die Integration von Lichtfallen oder absorbierenden Materialien innerhalb der Maschinenverkleidung die Reststrahlung weiter reduzieren. Diese Maßnahmen sind besonders sinnvoll bei hochintensiven Anwendungen mit Vollflächenlacken.
Interlock-Systeme und maschinelle Sicherheitsfunktionen
Neben passiven Abschirmungen sind aktive Sicherheitsmechanismen erforderlich. Interlock-Systeme sorgen dafür, dass die LED-Härtung automatisch deaktiviert wird, sobald Schutzhauben geöffnet oder Wartungsklappen entriegelt werden. Diese Funktion ist in schmalbahnigen Druckmaschinen mit häufigen Formatwechseln besonders wichtig.
Die elektrische Integration der Härtungseinheit muss so ausgelegt sein, dass Not-Aus-Schaltungen und Sicherheitskreise vollständig eingebunden sind. Eine getrennte, ungesicherte Stromversorgung stellt ein erhebliches Risiko dar. Die Abschaltung muss unmittelbar und zuverlässig erfolgen.
Darüber hinaus empfiehlt sich eine Statusanzeige für aktive UV-Module. Optische Signale im Bedienbereich erhöhen die Transparenz für das Maschinenpersonal und reduzieren Fehlbedienungen.
Persönliche Schutzausrüstung im Drucksaal
Auch bei optimaler technischer Abschirmung bleibt die persönliche Schutzausrüstung ein wichtiger Bestandteil des Arbeitsschutzes. Bei Wartungsarbeiten oder offenen Maschinenzuständen können Bediener kurzfristig UV-Strahlung ausgesetzt sein.
UV-beständige Schutzbrillen sind daher bei Arbeiten im unmittelbaren Umfeld aktiver LED-Module erforderlich. Ebenso sollten langärmelige Arbeitskleidung und Handschuhe getragen werden, um Hautkontakt mit intensiver Strahlung zu vermeiden.
Im Etikettendruck, wo häufig transparente Folien oder metallisierte Materialien verarbeitet werden, kann reflektierte Strahlung auftreten. Die Sensibilisierung des Personals für diese Effekte ist ein wesentlicher Bestandteil der Sicherheitskultur.
Elektrische Sicherheit bei der Integration
LED-Härtungssysteme arbeiten mit definierten Spannungs- und Strombereichen, die eine fachgerechte Installation voraussetzen. Die elektrische Anbindung muss gemäß geltenden Normen erfolgen und sollte ausschließlich von qualifiziertem Fachpersonal durchgeführt werden.
Leistungsleitungen und Steuerleitungen sind getrennt zu führen, um Störungen und ungewollte Aktivierungen zu vermeiden. Eine ordnungsgemäße Erdung der Härtungseinheit schützt sowohl die Elektronik als auch das Bedienpersonal vor elektrischen Gefahren.
In schmalbahnigen Flexodruckmaschinen mit mehreren Härtungsstationen ist die klare Kennzeichnung aller Leitungen und Sicherungseinrichtungen besonders wichtig. Dadurch wird die Wartung erleichtert und das Risiko von Fehlanschlüssen reduziert.
Thermische Aspekte und Brandschutz
Obwohl LED-Härtungssysteme weniger Wärme auf das Substrat übertragen als herkömmliche UV-Systeme, entsteht innerhalb der Module Abwärme. Eine unzureichende Kühlung kann zu erhöhten Temperaturen im Maschineninneren führen.
Die Integration sollte sicherstellen, dass Lüftungswege frei bleiben und keine brennbaren Materialien in unmittelbarer Nähe der Härtungseinheiten positioniert sind. Besonders bei der Verarbeitung von Papieretiketten ist auf mögliche Wärmestauungen zu achten.
Regelmäßige Wartung der Kühlkomponenten trägt zur Betriebssicherheit bei und verhindert Überhitzung. Temperatursensoren innerhalb der LED-Module bieten zusätzlichen Schutz vor thermischen Überlastungen.
Schulung und organisatorische Maßnahmen
Technische Schutzmaßnahmen allein sind nicht ausreichend. Eine strukturierte Schulung des Bedienpersonals ist erforderlich, um Risiken korrekt einschätzen zu können. Mitarbeiter sollten über die Eigenschaften von UV-Strahlung, mögliche Gefahren und das richtige Verhalten bei Störungen informiert sein.
Besondere Aufmerksamkeit verdienen Wartungsteams und externe Servicekräfte. Sie arbeiten häufig bei geöffneten Maschinen und müssen die Sicherheitsmechanismen der Härtungssysteme kennen. Eine klare Dokumentation aller Sicherheitsfunktionen erleichtert die Einweisung.
Im Etikettendruck mit kurzen Rüstzeiten ist zudem eine klare Arbeitsorganisation entscheidend. Eilige Formatwechsel dürfen nicht dazu führen, dass Schutzvorrichtungen temporär entfernt oder außer Kraft gesetzt werden.
Nachhaltige Sicherheitskultur in der UV-LED-Produktion
Ein langfristig sicherer Betrieb von LED-Härtungssystemen erfordert eine kontinuierliche Überprüfung der Schutzmaßnahmen. Veränderungen im Produktionsablauf, neue Substrate oder zusätzliche Härtungsstationen können neue Risiken mit sich bringen.
Regelmäßige Inspektionen der Abschirmungen, Interlocks und elektrischen Komponenten stellen sicher, dass das Sicherheitsniveau dauerhaft erhalten bleibt. Dokumentierte Prüfintervalle erhöhen die Transparenz und unterstützen die Einhaltung gesetzlicher Vorgaben.
In schmalbahnigen Etikettendrucklinien, in denen hohe Produktionsgeschwindigkeiten und komplexe Druckbilder realisiert werden, ist der Arbeitsschutz ein integraler Bestandteil der Prozessstabilität. Eine fachgerechte Integration der LED-Härtungssysteme verbindet Effizienz mit Sicherheit und schafft die Grundlage für einen zuverlässigen Produktionsbetrieb.
