Technische Analyse: UV-Dosis, Intensität und Belichtungszeit im Schmalbahn-Etikettendruck

Der Schmalbahn-Etikettendruck hat sich zu einem entscheidenden Segment der Druckindustrie entwickelt. Die steigende Nachfrage nach hochwertigen, langlebigen und ästhetisch ansprechenden Etiketten treibt Innovationen in Druckverfahren und -materialien voran. Ein Schlüsselelement für die Erzielung optimaler Druckergebnisse, insbesondere im Hinblick auf Haltbarkeit, Glanz und Haptik, ist die UV-Härtung. Dieses Verfahren ermöglicht ein sofortiges Trocknen der gedruckten Tinten und Lacke, was zu einer gesteigerten Produktionseffizienz und neuen kreativen Möglichkeiten führt.

Für ein tiefgreifendes Verständnis der UV-Härtung im Schmalbahn-Etikettendruck ist es unerlässlich, die Kernparameter – UV-Dosis, Intensität und Belichtungszeit – genau zu analysieren. Diese Faktoren sind untrennbar miteinander verbunden und beeinflussen maßgeblich die Qualität und die Leistungsfähigkeit des Endprodukts.

Die Rolle der UV-Härtung im Etikettendruck

UV-härtende Tinten und Lacke sind flüssige Formulierungen, die bei Bestrahlung mit ultraviolettem Licht eine chemische Reaktion eingehen. Diese Reaktion, die Polymerisation, wandelt die flüssige Schicht in einen festen, strapazierfähigen Film um. Im Gegensatz zu herkömmlichen Trocknungsprozessen, bei denen Lösungsmittel verdampfen und verloren gehen, findet bei der UV-Härtung ein physikalischer Prozess statt. Dies hat mehrere Vorteile:

• Sofortige Trocknung: Reduziert das Risiko von Verwischen und ermöglicht eine schnelle Weiterverarbeitung.
• Hohe Beständigkeit: Die ausgehärteten Schichten sind resistent gegen Abrieb, Chemikalien und Umwelteinflüsse.
• Geringer VOC-Gehalt: Verbessert die Umweltbilanz und die Arbeitsplatzsicherheit.
• Glanz und Oberflächeneffekte: Ermöglicht die Erzeugung von hochwertigen Oberflächen und besonderen Haptiken.

Gerade im wettbewerbsintensiven Markt für Etiketten, wo visuelle Attraktivität und Funktionalität Hand in Hand gehen müssen, ist die UV-Härtung eine bevorzugte Technologie. Von Lebensmitteletiketten, die oft Feuchtigkeit und Kühlung widerstehen müssen, bis hin zu industriellen Kennzeichnungen, die extremen Bedingungen standhalten sollen, bietet die UV-Härtung die notwendige Robustheit.

Verständnis der UV-Härtungsparameter

Um die UV-Härtung optimal einzusetzen, müssen Druckbetriebe die Wechselwirkungen zwischen Dosis, Intensität und Belichtungszeit verstehen. Diese drei Größen sind entscheidend für den Erfolg jeder UV-Härtungsanwendung.

1. UV-Intensität: Die Kraft des Lichts

Die UV-Intensität gibt an, wie viel UV-Energie pro Flächeneinheit und pro Zeiteinheit von der UV-Quelle auf die bedruckte Oberfläche trifft. Sie wird typischerweise in Watt pro Quadratzentimeter (W/cm²) gemessen. Eine höhere Intensität bedeutet, dass mehr UV-Photonen pro Sekunde auf die Tinte oder den Lack treffen.

• Auswirkungen: Eine höhere Intensität kann die Härtungsgeschwindigkeit erhöhen. Dies ist besonders vorteilhaft bei hohen Druckgeschwindigkeiten, wie sie im Schmalbahn-Etikettendruck üblich sind. Sie ist auch entscheidend für die Härtung von deckenden oder pigmentierten Tinten, die weniger UV-Licht durchlassen.
• Technologie: Moderne UV-LED-Systeme bieten hier deutliche Vorteile gegenüber traditionellen Quecksilberdampflampen. LEDs bieten eine gleichmäßigere Intensitätsverteilung, eine längere Lebensdauer und die Möglichkeit, die Wellenlänge des Lichts präzise auf die photoinitiatorischen Systeme der Tinten abzustimmen. Die Intensität von LED-Systemen ist oft direkt steuerbar, was eine präzise Anpassung an verschiedene Druckjobs ermöglicht.
• Herausforderungen: Zu hohe Intensität kann zu Überhärtung führen, was spröde Schichten und eine potenzielle Vergilbung bewirken kann. Die Wärmeentwicklung ist ebenfalls ein Faktor, der bei der Intensitätswahl berücksichtigt werden muss, insbesondere bei temperaturempfindlichen Substraten.

2. Belichtungszeit: Die Dauer des Einwirkens

Die Belichtungszeit ist die Zeitspanne, in der die bedruckte Bahn dem UV-Licht ausgesetzt ist. Sie ist direkt mit der Geschwindigkeit der Druckmaschine und der Länge des UV-Härtungsmoduls verbunden.

• Zusammenhang mit Geschwindigkeit: Bei einer festen Länge des Härtungsmoduls führt eine höhere Druckgeschwindigkeit zu einer kürzeren Belichtungszeit. Umgekehrt erlaubt eine niedrigere Geschwindigkeit eine längere Belichtungszeit.
• Abhängigkeit von Intensität: Die benötigte Belichtungszeit ist umgekehrt proportional zur Intensität. Wenn die Intensität erhöht wird, kann die Belichtungszeit verkürzt werden, um die gleiche Energiemenge zu liefern.

3. UV-Dosis: Die Gesamtenergie

Die UV-Dosis ist die entscheidende Größe, die die tatsächliche Energiemenge angibt, die von der UV-Quelle auf die bedruckte Oberfläche übertragen wird. Sie ist das Produkt aus Intensität und Belichtungszeit.

UV-Dosis (J/cm²) = UV-Intensität (W/cm²) × Belichtungszeit (s)

Diese Formel verdeutlicht, dass eine bestimmte Dosis auf verschiedene Weise erreicht werden kann: entweder durch hohe Intensität über eine kurze Zeit oder durch moderate Intensität über eine längere Zeit.

• Optimale Härtung: Jede UV-härtende Tinte oder jeder Lack hat einen optimalen Dosisbereich für eine vollständige und effiziente Härtung. Eine zu geringe Dosis führt zu unvollständiger Härtung, was sich in schlechter Kratzfestigkeit, mangelnder chemischer Beständigkeit und unzureichender Haftung auf dem Substrat äußert. Eine zu hohe Dosis kann zu Versprödung, Vergilbung und einem erhöhten Energieverbrauch führen.
• Messung: Die genaue Messung der UV-Dosis ist entscheidend. Hierfür werden spezielle UV-Radiometer eingesetzt, die die Energie auf dem zu bedruckenden Material während des Durchlaufs messen. Dies ist besonders wichtig, da die Intensität nicht nur von der UV-Quelle, sondern auch von Faktoren wie dem Abstand zur Oberfläche, der Art des Reflektors und der Verschmutzung der Lampe beeinflusst wird.
• Anwendungsspezifisch: Die erforderliche Dosis variiert je nach Tintentyp, Pigmentierung, Schichtdicke, Substrat und der gewünschten Eigenschaft des Endprodukts. Klarlacke benötigen oft andere Dosisanforderungen als hochpigmentierte Farben.

UV-Härtung in verschiedenen Druckverfahren des Schmalbahn-Etikettendrucks

Die Prinzipien der UV-Härtung sind in verschiedenen Druckverfahren, die im Schmalbahn-Etikettendruck zum Einsatz kommen, konsistent, doch die spezifischen Anforderungen können variieren.

Flexodruck (Schmalbahn)

Der Flexodruck ist ein Hochdruckverfahren, das sich hervorragend für den Schmalbahn-Etikettendruck eignet.

• Vorteile der UV-Härtung im Flexodruck:
  • Schnelle Trocknung: Ermöglicht hohe Druckgeschwindigkeiten, was im Flexodruck besonders relevant ist.
  • Gute Haftung auf diversen Substraten: Von Papier bis zu Folien.
  • Brillante Farben: UV-Tinten ermöglichen oft eine höhere Farbbrillanz als wasserbasierte Systeme.
  • Effekte: Ermöglicht die Anwendung von speziellen UV-Lackierungen für haptische oder optische Effekte.
• Herausforderungen: Die relativ geringe Druckhöhe von Flexodruckformen kann die Lichtstreuung beeinflussen. Gleichmäßige Abdeckung und vollständige Aushärtung sind entscheidend, besonders bei mehrfarbigen Drucken, wo jede Farbe vollständig gehärtet werden muss, bevor die nächste aufgetragen wird.

Offsetdruck (Schmalbahn / Sheetfed)

Obwohl der Schmalbahn-Etikettendruck oft mit Rolle-zu-Rolle-Verfahren assoziiert wird, werden auch Bogenoffsetmaschinen für Etiketten eingesetzt.

• Vorteile der UV-Härtung im Offsetdruck:
  • Hohe Druckqualität: Ermöglicht sehr feine Raster und Detailgenauigkeit.
  • Breites Anwendungsspektrum: Von hochwertigen Veredelungen bis zu Standardetiketten.
  • Sofortige Weiterverarbeitung: Bogenware kann nach der UV-Härtung direkt weiterverarbeitet werden, ohne Wartezeiten für das Trocknen.
• Herausforderungen: Die gleichmäßige Verteilung der UV-Energie über die gesamte Bogenfläche kann eine Herausforderung darstellen. Der Einsatz von UV-LEDs mit ihrer gerichteten und präzisen Abstrahlung ist hier vorteilhaft.

Digitaldruck (Schmalbahn)

Der digitale Etikettendruck, sei es Inkjet oder Toner-basiert, nutzt ebenfalls häufig UV-Härtung.

• Vorteile der UV-Härtung im Digitaldruck:
  • Direktes Härten: Die Tinte oder der Toner härtet sofort nach dem Aufbringen auf das Substrat.
  • Vielfalt der Substrate: Ermöglicht das Bedrucken von nicht-porösen Materialien, die mit traditionellen Tinten schwierig wären.
  • Vollfarbigkeit: UV-härtende Digitaldrucksysteme bieten oft gute Farbdeckung und Beständigkeit.
• Herausforderungen: Die präzise Steuerung der Härtung ist kritisch, da kleine Abweichungen die Druckqualität beeinflussen können. Die Härtung muss die feinen Details der digitalen Bildausgabe exakt abbilden.

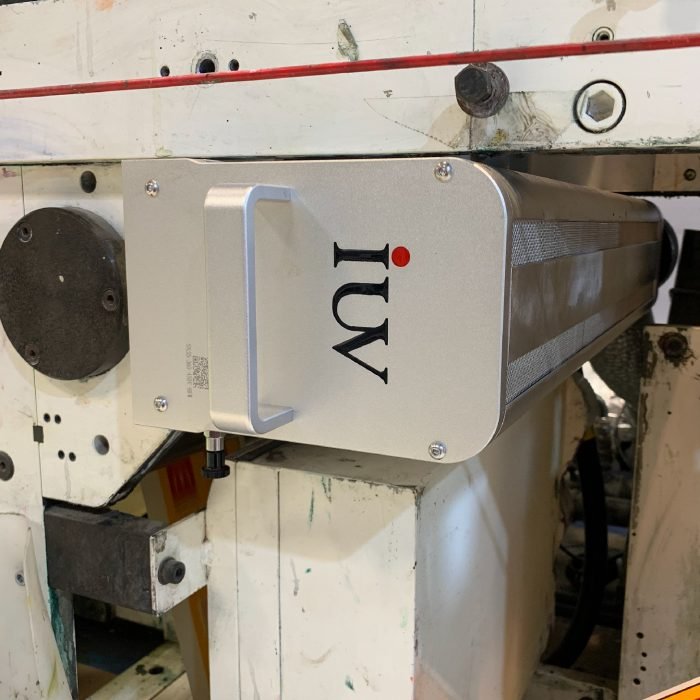

Der Aufstieg der UV-LED-Härtung

Die Technologie der UV-Härtung hat sich erheblich weiterentwickelt, insbesondere durch den Übergang von Quecksilberdampflampen zu UV-LEDs.

• Konstante Wellenlänge: LEDs emittieren Licht in einem schmalen Wellenlängenbereich (z.B. 365 nm, 385 nm, 395 nm, 405 nm), der präzise auf die Photoinitiatoren in den Tinten abgestimmt werden kann. Dies führt zu einer effizienteren Polymerisation und einer zuverlässigeren Härtung.
• Energieeffizienz: LEDs verbrauchen deutlich weniger Energie als Quecksilberdampflampen und erzeugen weniger Wärme. Dies ist vorteilhaft für die Lebensdauer der Maschine, die Druckqualität und die Härtung temperaturempfindlicher Substrate.
• Sofortige Ein-/Ausschaltbarkeit: LEDs können sofort ein- und ausgeschaltet werden, was Energie spart und das Aufheizen des Druckmaterials reduziert. Dies ist ideal für intermittierende Druckprozesse oder bei häufigen Maschinenstopps.
• Lange Lebensdauer: LEDs haben eine signifikant längere Lebensdauer als herkömmliche Lampen, was Wartungskosten und Ausfallzeiten reduziert.
• Umweltaspekte: Keine Quecksilberbelastung.

Fazit für den Schmalbahn-Etikettendruck

Die präzise Steuerung von UV-Dosis, Intensität und Belichtungszeit ist im Schmalbahn-Etikettendruck nicht nur eine technische Notwendigkeit, sondern ein entscheidender Faktor für die Wettbewerbsfähigkeit. Ein tiefes Verständnis dieser Parameter, kombiniert mit dem Einsatz moderner UV-Härtungstechnologien wie UV-LEDs, ermöglicht Druckereien, die Qualität ihrer Produkte zu steigern, die Produktionseffizienz zu optimieren und neue Marktchancen zu erschließen. Durch sorgfältige Kalibrierung der UV-Systeme und die Auswahl geeigneter Tinten und Lacke können Anwender die volle Leistungsfähigkeit des UV-Härtungsprozesses für sich nutzen und erstklassige Etikettenlösungen für ihre Kunden liefern.
